تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CPET
إصدار الشهادات: CE,ROHS
رقم الموديل: CP-GW3002
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: ¥ 68500 yuan
تفاصيل التغليف: تغليف صندوق خشبي
وقت التسليم: 30 يوم عمل
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: 30 مجموعات / شهر
أبعاد الشاحنة: |
الطول 1840 * العرض 1220 * الارتفاع 1600 ملم |
عدد طبقات المركبة:: |
5 |
مواد هيكل الشاحنة:: |
ورقة مدفوعة بارد |
نموذج وحدة التحكم:: |
PLC + طريقة التحكم بشاشة اللمس |
أبعاد الشاحنة: |
الطول 1840 * العرض 1220 * الارتفاع 1600 ملم |
عدد طبقات المركبة:: |
5 |
مواد هيكل الشاحنة:: |
ورقة مدفوعة بارد |
نموذج وحدة التحكم:: |
PLC + طريقة التحكم بشاشة اللمس |

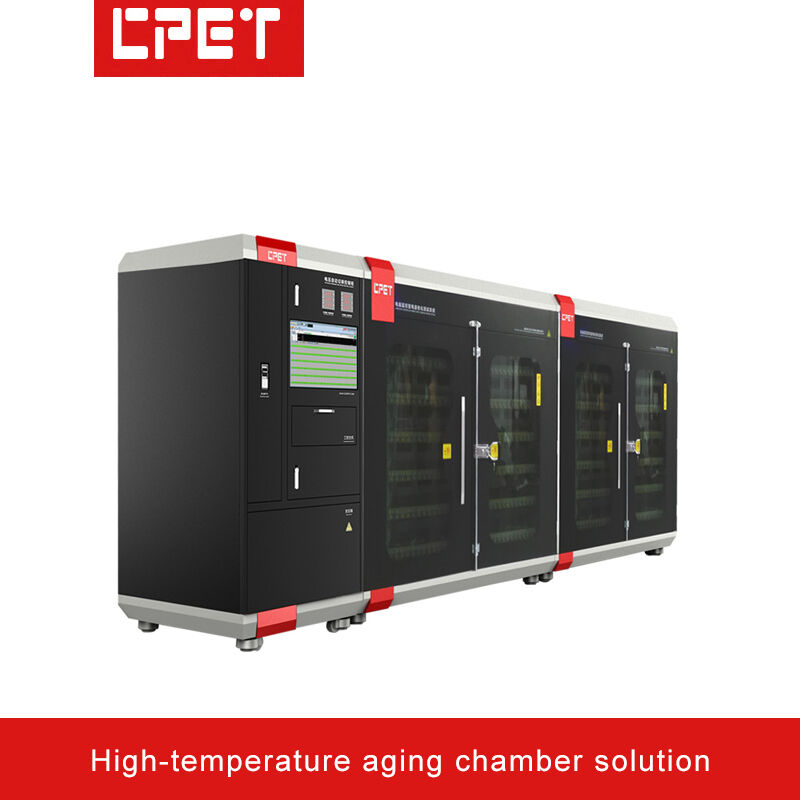

معدات اختبار التقادم في درجات الحرارة العالية للمكونات الدقيقة لكاميرات التحكم بالرادار
| 1 | مقدمة لأجهزة التحكم الكهربائية والتحكم في درجة الحرارة لمقعد تقادم الطاقة: | |
| أ | أبعاد الشاحنة | الطول 1840 * العرض 1220 * الارتفاع 1600 ملم، مع 60 موضعًا للمنتج. (يمكن تخصيص الأحجام وفقا لاحتياجاتك) |
| ب | عدد طبقات المركبة: | 5 |
| ج | ارتفاع الأرضية وعرض منصة السيارة: | ارتفاع طبقة المنتج 170 ملم |
| د | طريقة تبديد الحرارة: | مروحة عادم توربينية علوية، مثبتة بالأعلى (للتحكم المريح في درجة الحرارة المحيطة) |
| ه | مواد هيكل الشاحنة: | صفائح مدلفنة على البارد، مظهر تصميم صناعي جديد |
| ف | العزل البيني وطرق مكافحة ساكنة: | يبلغ عرض الرف 400 مم وبه فتحات لتبديد الحرارة على سطحه |
| ز | شكل هيكل اللوحة: | منطقة الاختبار معزولة عن منطقة التحكم الإلكتروني |
| ح | هيكل الباب المنزلق المرئي من سبائك الألومنيوم: | تتميز منطقة المنتج بباب زجاجي عازل مزدوج الطبقة مغلق وقابل للطي. |
| أنا | آحرون: | منطقة منتج الخزانة القديمة مجهزة بكاشف دخان |
| 2 | مقدمة لتكوين وحدة التحكم، وقوة المنتج الذي تم اختباره، وكمية التقادم: | |
| أ | طريقة التحكم في الاتصالات: | طريقة الاتصال RS485، طريقة الاتصال RS232 الكمبيوتر العلوي |
| ب | نموذج وحدة التحكم: | PLC + طريقة التحكم بشاشة اللمس |
| ج | طريقة إمدادات الطاقة: | تم تركيب مصدر طاقة 12V60A واحد في كل طابق، ويوجد إجمالي 5 مصادر طاقة في 5 طوابق |
| د | وحدة اتصالات المنتج: | لا |
| ه | تكوين كمية الشيخوخة: | كل طبقة يمكنها استيعاب 12 منتجًا. يمكن للمركبة الكاملة تركيب 60 منتجًا على 5 طبقات؛ يتم وضع المنتجات في 3 أعمدة في كل طبقة |
| 3 | مقدمة لأجهزة التحكم الكهربائية والتحكم في درجة الحرارة لمقعد تقادم الطاقة: | |
| أ | طريقة الاتصال: | المنتج مدعوم فقط بالتيار المستمر. تم تجهيز كل وحدة بمصدر طاقة 12 فولت 4.5 أمبير. تم تجهيز خزانة الشيخوخة بموصل علوي سريع التوصيل للاتصال. |
| ب | مفاتيح وظائف اللوحة: | عرض جهد التيار المتردد للمدخل، مفتاح التشغيل، مفتاح إيقاف الطوارئ |
| ج | دقة التحكم في درجة حرارة منطقة المنتج: | منطقة المنتج مغلقة ومجهزة بأبواب زجاجية معزولة. يتراوح نطاق التحكم في درجة الحرارة من 50 إلى 85 درجة مئوية، بحد أقصى لا يتجاوز 90 درجة. توحيد درجة الحرارة ضمن ± 3 درجات. الوقت اللازم لارتفاع درجة الحرارة من درجة حرارة الغرفة إلى 85 درجة أقل من 25 دقيقة |
| د | مبدأ التحكم في درجة حرارة منطقة المنتج: | تسخين بدرجة حرارة منخفضة، وهواء عادم بدرجة حرارة زائدة |
| ه | طريقة توزيع قوة الشاحنة والتحكم بها: | توزيع الطاقة بخمسة أسلاك ثلاثية الطور 380 فولت، ومراقبة الكمبيوتر والتحكم الكهربائي اليدوي. يمكن للمستخدم ضبط وقت الشيخوخة في دقائق |
| ف | قدرة إمدادات الطاقة للشاحنة: | 30 واط * 80 وحدة / 0.8 ≈ 3.0 كيلو واط. تم حساب كفاءة مصدر الطاقة الذي تم اختباره بنسبة 80٪. يتم ضبط مصدر الطاقة للخزانة القديمة، ومروحة العادم، والتدفئة، وما إلى ذلك على 13KW؛ الاستهلاك الفعلي للكهرباء هو حوالي 18 كيلو واط |
| ز | طريقة التحكم: | يمكن تبديل التحكم الإلكتروني بين الوضعين اليدوي والآلي. يدعم وقت الشيخوخة الأوضاع الثابتة 1.5H/2H/4H/6H/12H. كما أنه يدعم إعداد الوضع اليدوي، مثل ساعتين و10 دقائق. |
| ح | حماية السلامة: | حماية تأريض المعدات، وحماية مفتاح التسرب، وحماية إيقاف التشغيل التلقائي عند إنذار الدخان، ولا يمكن فتح الباب إلا عندما تصل درجة الحرارة إلى مستوى معين - كل هذه وسائل حماية للسلامة |
| 4 | مقدمة عن الوظائف الرئيسية للنظام: | |
| أ | مناسب لتقادم المكونات الدقيقة مثل وحدات تحكم BMS، وأجهزة التحكم بالرادار، والكاميرات | |
| ب | يمكن إجراء التطوير المهني وتكوين برامج المراقبة المخصصة. ويتميز بحقوق الملكية الفكرية المستقلة وعدم وجود مخاطر قانونية | |
| ج | يتمتع برنامج المراقبة الخاص بالشيخوخة بخدمة ترقية مجانية مدى الحياة، كما أن ميزات قابلية التوسع الخاصة به قوية، مما يوفر الاستثمار في المعدات للاستخدام المتكرر | |
| د | معلمات التقادم، وإعدادات الوقت، وتحرير تسلسل التشغيل/الإيقاف (لاختبار تشغيل/إيقاف تشغيل المنتج الذي تم اختباره)، ودعم تبديل الجهد التلقائي، وتحويل الحمل والوظائف الأخرى قابلة للبرمجة | |
| ه | وظيفة إيقاف التشغيل التلقائي لتقادم مصدر الطاقة الذي تم اختباره سوف تقوم بإيقاف الطاقة تلقائيًا عند اكتمال عملية التقادم، مما يجعلها مريحة للتشغيل غير المراقب. | |
| ف | يستخدم التحويل من RS232 إلى RS485 محول عزل بصري لتعزيز موثوقية الاتصال ومنع تلف المعدات بسبب ضربات البرق | |
| ز | يأتي برنامج مراقبة تقادم مصدر الطاقة مزودًا بوثيقة مساعدة مدمجة، مما يجعل من السهل حل أي أسئلة تشغيلية بسرعة | |
| ح | يمكن تعيين معلمات التقادم للمركبة بأكملها، أو الطبقة بأكملها، أو المنتجات الفردية | |
| أنا | يشير الكمبيوتر تلقائيًا إلى جودة منتجات مصدر الطاقة التي تم اختبارها. إن تصميم الشاشات المتعددة للمركبة يجعلها ملائمة للإدارة المركزية، مما يوفر وقت المشغلين ويحسن كفاءة الإنتاج | |
