تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CPET
إصدار الشهادات: CE,ROHS
رقم الموديل: CP-40w3001
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: ¥ 52000 yuan
تفاصيل التغليف: تغليف صندوق خشبي
وقت التسليم: 30 يوم عمل
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: 30 مجموعات / شهر
حجم العربة (مم): |
الطول 2050 * العرض 880 * الارتفاع 1900 |
عدد الطبقات:: |
6 |
الارتفاع والعرض: |
الارتفاع 170 ملم، العرض 320 ملم |
مادة: |
ورقة مدفوعة بارد |
حجم العربة (مم): |
الطول 2050 * العرض 880 * الارتفاع 1900 |
عدد الطبقات:: |
6 |
الارتفاع والعرض: |
الارتفاع 170 ملم، العرض 320 ملم |
مادة: |
ورقة مدفوعة بارد |

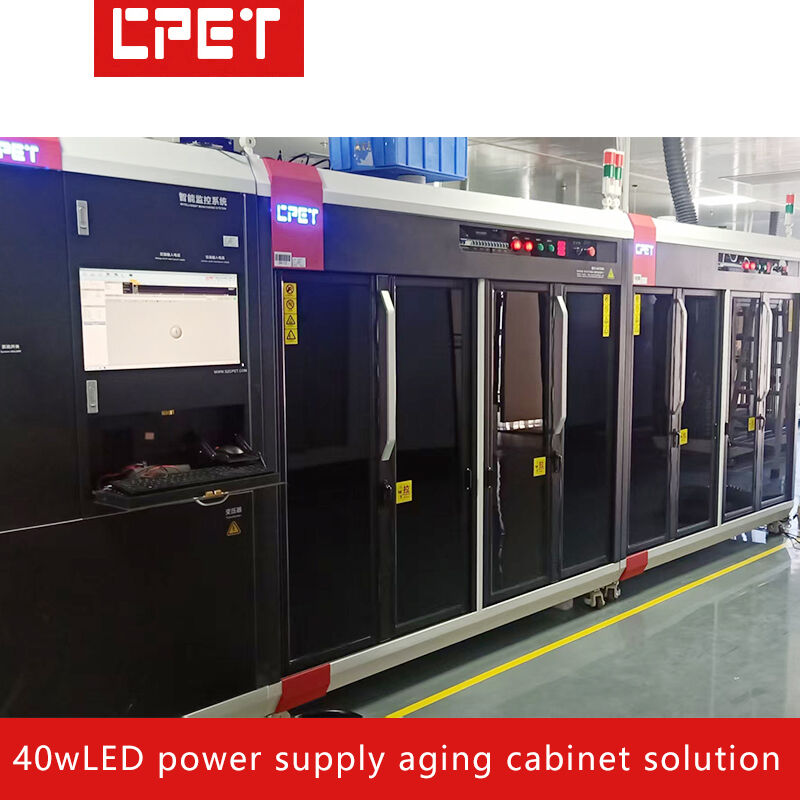

معدات اختبار تقادم مصدر طاقة قيادة طبي 40 واط 240 بت يتم التحكم في درجة حرارتها
ينطبق على مصادر طاقة LED، ومحولات الطاقة، والشواحن، ومصادر الطاقة التبديلية، ومصادر الطاقة للتحكم الصناعي
| 1 | مقدمة موجزة عن مظهر وهيكل عربة تقادم الطاقة: | |
| أ | حجم العربة (مم): | L2050*W880*H1900 |
| ب | عدد الطبقات: | 6 |
| ج | الارتفاع، العرض: | ارتفاع 170 مم، عرض 320 مم |
| د | المادة: | صفائح معدنية مدرفلة على البارد |
| هـ | طريقة تبديد الحرارة لمنطقة التحميل: | مروحة العادم التوربينية العلوية من النوع العلوي (مناسبة للتحكم في درجة الحرارة المحيطة)، مع فصل منطقة التحميل عن منطقة المنتج، وفصل مجاري الهواء البارد والساخن |
| و | طرق العزل بين الطبقات ومقاومة الكهرباء الساكنة: | لوح عازل إيبوكسي بفتحات لتبديد الحرارة على السطح |
| ز | شكل هيكل لوحة الطبقة: | يمكن قلب الطبقتين الرابعة والخامسة لتسهيل العمليات السفلية |
| ح | هيكل باب منزلق مرئي من سبائك الألومنيوم: | منطقة المنتج مغلقة بباب زجاجي عازل مزدوج قابل للطي |
| ط | أخرى: | تركيب تجهيزات إضاءة في منطقة المنتج لخزانة التقادم لتسهيل العمليات |
| 2 | مقدمة عن تكوين وحدات الحمل الإلكترونية، وقوة مصدر الطاقة الذي تم اختباره، وعدد عناصر التقادم: | |
| أ | وضع التحكم لوحدة الحمل الإلكترونية: | وضع اتصال RS485، وضع اتصال RS232 للكمبيوتر العلوي |
| ب | تثبيت طراز وحدة الحمل الإلكترونية: | CP8108 (2-500 فولت، 0.2-10 أمبير/قناة) |
| ج | وضع العزل لوحدة الحمل الإلكترونية: | تعتمد قناة وحدة الحمل الإلكترونية على العزل الكهروضوئي (عزل الاتصال والطاقة). |
| د | عدد وحدات الحمل الإلكترونية المثبتة: | هناك 5 وحدات مثبتة على كل طبقة من منطقة التحميل، بإجمالي 6 طبقات. تم تثبيت 30 وحدة إجمالاً على المركبة بأكملها. |
| هـ | وضع تحميل الحمل الإلكتروني: | في أوضاع CC/CV/CR/CP/LED، يمكن استخدام القنوات بالتوازي في أي وضع |
| و | هيكل تصميم الحمل الإلكتروني: | لا توجد مكثفات إلكتروليتية، ولا توجد مرحلات، مخطط تصميم طويل العمر (مع حقوق ملكية فكرية مستقلة) |
| ز | عدد قنوات وحدة الحمل الإلكترونية: | 8 قنوات (8 قنوات) |
| ح | الطاقة المقدرة للمرور الواحد لوحدة التحميل: | 40 واط/قناة مصدر طاقة أحادي القناة للقياس بقوة أقل من 100 واط |
| ط | عدد المنتجات المتقادمة المزدوجة القناة المتوازية: | 240 وحدة مصدر طاقة بقوة 40 واط/10 أمبير أو أقل |
| 3 | مقدمة عن الأجهزة الإلكترونية وأجهزة التحكم في درجة الحرارة لعربة تقادم الطاقة: | |
| أ | طريقة الأسلاك: | منفذ التيار المتردد: كابل متحرك + مشبك مكبر صوت؛ منافذ التيار المستمر: 5.5*2.1/5.5*2.5/4.0*1.75/3.5*1.35، مقبس أنثى 4 تيار مستمر لكل منها + مفتاح متوازي + مشبك مكبر صوت |
| ب | مفاتيح وظائف اللوحة: | عرض جهد الدخل للتيار المتردد، مفتاح التشغيل، مفتاح الإيقاف الطارئ |
| ج | دقة التحكم في درجة الحرارة في منطقة المنتج: | نطاق التحكم في درجة الحرارة: درجة حرارة الغرفة إلى 55 درجة مئوية، ±5 درجة مئوية |
| د | مبدأ التحكم في درجة الحرارة لمنطقة المنتج: | تسخين بدرجة حرارة منخفضة، عادم بدرجة حرارة زائدة |
| هـ | طرق توزيع الطاقة والتحكم للعربات: | توزيع طاقة ثلاثي الطور بخمسة أسلاك 220 فولت؛ مراقبة الكمبيوتر والتحكم الإلكتروني اليدوي |
| و | قوة توزيع العربة: | 100 واط * 192 وحدة / 0.80 = 24 كيلو واط. يتم حساب كفاءة مصدر الطاقة الذي تم اختباره بنسبة 80% |
| ز | وضع التحكم: | يتميز نظام التحكم الكهربائي بالتبديل اليدوي/التلقائي. أثناء التقادم، تتم مراقبته في الوقت الفعلي بواسطة جهاز كمبيوتر. تأخذ خزانة التحكم تيارًا ثلاثي الطور 380 فولت وتخرج 90 فولت/120 فولت/240 فولت/277 فولت، مع التحكم في 4 خزانات تقادم في وقت واحد (اختياري للعملاء) |
| ح | جهاز العزل الحراري: | منطقة المنتج مجهزة بأبواب زجاجية مقواة بإطار من سبائك الألومنيوم ومجاري هواء على كلا الجانبين |
| ط | الحماية السلامة: | حماية تأريض المعدات، حماية مفتاح التسرب، إنذار الدخان وحماية إيقاف التشغيل التلقائي، إلخ |
| 4 | مقدمة عن الوظائف الرئيسية للنظام: | |
| أ | ينطبق على مصادر طاقة LED، ومحولات الطاقة، والشواحن، ومصادر الطاقة التبديلية، ومصادر الطاقة للتحكم الصناعي | |
| ب | تكوين مجاني لبرنامج مراقبة تقادم الطاقة المطور ذاتيًا، مع حقوق ملكية فكرية مستقلة ولا توجد مخاطر قانونية | |
| ج | يتم مراقبة معلمات جهد الخرج والتيار والطاقة باستخدام وحدات حمل إلكترونية قابلة للبرمجة | |
| د | يتمتع برنامج المراقبة الخاص بالتقادم بخدمة ترقية مجانية ويتمتع بقابلية توسع قوية، مما يوفر استثمارًا متكررًا في المعدات | |
| هـ | يمكن ضبط معلمات التقادم للمركبة بأكملها، والطبقة بأكملها، والمنتجات الفردية | |
| و | معلمات التقادم، وتعيين الوقت، وتحرير توقيت التشغيل/الإيقاف (لاختبار التشغيل والإيقاف للمنتج قيد الاختبار)، ودعم تبديل الجهد التلقائي، وتحويل الحمل، ووظائف أخرى قابلة للبرمجة | |
| ز | وظيفة إيقاف تشغيل مصدر الطاقة تلقائيًا وبشكل منتظم عند انتهاء تقادم مصدر الطاقة الذي تم اختباره مريحة للتشغيل بدون مراقبة | |
| ح | يعرض الكمبيوتر تلقائيًا جودة منتجات مصدر الطاقة التي تم اختبارها. تعرض النافذة مركبات متعددة للإدارة المركزية، مما يوفر العمالة ويحسن كفاءة الإنتاج | |
| ط | يمكن للكمبيوتر تخزين تقرير بيانات تقادم مصدر الطاقة، ومعلمات عملية مصدر الطاقة الذي تم اختباره سهلة التتبع. بالإضافة إلى ذلك، يتميز بمسح الباركود ويدعم تحميل نظام MES | |
| ي | يستخدم RS485 محولات عزل كهروضوئية لتعزيز موثوقية الاتصال ومنع تلف المعدات بسبب ضربات البرق | |
| ك | يمكن لكل كمبيوتر مراقبة 18 جهازًا في وقت واحد. (يمكن توصيل كل منفذ تسلسلي بـ 63 جهازًا تابعًا، ويدعم كل كمبيوتر ما يصل إلى 18 منفذًا تسلسليًا.) | |
| ل | تم تجهيز برنامج مراقبة تقادم الطاقة بوثائق مساعدة مدمجة، مما يسهل حل المشكلات التشغيلية على الفور | |
