تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CPET
إصدار الشهادات: CE,ROHS
رقم الموديل: CP-301810
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: ¥ 48500 yuan
تفاصيل التغليف: تغليف صندوق خشبي
وقت التسليم: 30 يوم عمل
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 30 مجموعات / شهر
حجم العربة (مم):: |
الطول 2050 * العرض 880 * الارتفاع 2050 |
مواد:: |
ورقة مدفوعة بارد |
وحدة الحمل الإلكترونية:: |
4CH (4 قنوات) |
رقم السلعة: |
CP-MF100W192T3018 |
حجم العربة (مم):: |
الطول 2050 * العرض 880 * الارتفاع 2050 |
مواد:: |
ورقة مدفوعة بارد |
وحدة الحمل الإلكترونية:: |
4CH (4 قنوات) |
رقم السلعة: |
CP-MF100W192T3018 |
ينطبق على مزودات طاقة التلفزيون، مزودات طاقة LED، محولات الطاقة، الشواحن، مزودات الطاقة التبديلية، ومزودات الطاقة للتحكم الصناعي

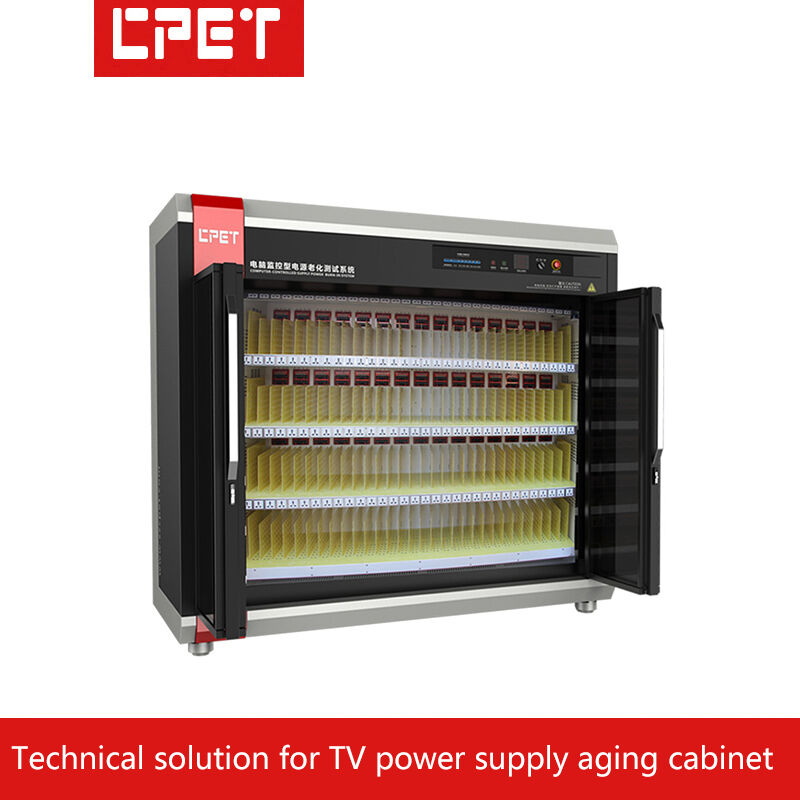

| 1 | مقدمة موجزة عن مظهر وهيكل عربة تقادم الطاقة: | |
| أ | حجم العربة (مم): | L2050*W880*H2050 |
|---|---|---|
| ب | عدد الطبقات: | 4 |
| ج | العرض: | 320 مم |
| د | المادة: | صفائح مدرفلة على البارد |
| هـ | طريقة تبديد الحرارة لمنطقة الحمل: | مروحة العادم التوربينية العلوية من نوع العادم العلوي (مريحة للتحكم في درجة الحرارة المحيطة)، مع فصل منطقة الحمل عن منطقة المنتج، وفصل مجاري الهواء البارد والساخن |
| و | طرق العزل بين الطبقات ومقاومة الكهرباء الساكنة: | لوح عازل إيبوكسي مع فتحات لتبديد الحرارة على السطح |
| ز | شكل هيكل لوحة الطبقة: | منطقة المنتج معزولة عن منطقة الحمل، وهناك فتحة عادم في الجزء العلوي من الخزانة |
| ح | هيكل باب منزلق مرئي من سبائك الألومنيوم: | منطقة المنتج مغلقة بباب زجاجي عازل مزدوج قابل للطي |
| ط | أخرى: | تركيب تجهيزات إضاءة في منطقة المنتج لخزانة التقادم لتسهيل العمليات |
| 2 | مقدمة عن تكوين وحدات الحمل الإلكترونية، وقوة مزود الطاقة الذي تم اختباره، وعدد عناصر التقادم: | |
| أ | وضع التحكم لوحدة الحمل الإلكترونية: | وضع اتصال RS485، وضع اتصال RS232 للكمبيوتر العلوي |
| ب | تثبيت طراز وحدة الحمل الإلكترونية: | CP8102 (2-500 فولت، 0.2-10 أمبير/قناة) |
| ج | وضع العزل لوحدة الحمل الإلكترونية: | تعتمد قناة وحدة الحمل الإلكترونية على العزل الكهروضوئي (عزل الاتصال والطاقة). |
| د | عدد وحدات الحمل الإلكترونية المثبتة: | منطقة الحمل بها 8 طبقات إجمالاً |
| هـ | وضع تحميل الحمل الإلكتروني: | في أوضاع CC/CV/CR/CP/LED، يمكن استخدام القنوات بالتوازي في أي وضع |
| و | هيكل تصميم الحمل الإلكتروني: | لا توجد مكثفات إلكتروليتية، لا توجد مرحلات، مخطط تصميم طويل العمر (مع حقوق ملكية فكرية مستقلة) |
| ز | عدد قنوات وحدة الحمل الإلكترونية: | 4 قنوات (4 قنوات) |
| ح | الطاقة المقدرة للمرور الواحد لوحدة الحمل: | قوة مزود الطاقة الذي تم اختباره بقوة 100 واط/قناة أحادية القناة أقل من 100 واط |
| ط | عدد المنتجات المتقادمة المزدوجة القناة المتوازية: | مزود طاقة بقوة 100 واط أو أقل 192 بت |
| 3 | مقدمة عن أجهزة التحكم الإلكتروني والتحكم في درجة الحرارة لعربة تقادم الطاقة: | |
| أ | طريقة التوصيل: | طرف الإدخال المتردد هو مقبس بطاقة عالمي (المقبس على الجانب الخارجي من مقدمة لوح الرف)، ولوحة محول التيار المستمر هي مشبك مكبر صوت + طرف توصيل 24 سنًا (لوحة محول التيار المستمر على لوحة التقسيم الوسطى). توضع المنتجات بشكل عمودي، مفصولة عن بعضها البعض بألواح إيبوكسي، وتشغل 96 موضعًا بواسطة ألواح التقسيم |
| ب | مفاتيح وظائف اللوحة: | عرض جهد الإدخال المتردد، مفتاح التشغيل، مفتاح الإيقاف الطارئ |
| ج | دقة التحكم في درجة الحرارة في منطقة المنتج: | نطاق التحكم في درجة الحرارة: درجة حرارة الغرفة إلى 55 درجة مئوية، ±5 درجة مئوية |
| د | مبدأ التحكم في درجة الحرارة لمنطقة المنتج: | تسخين بدرجة حرارة منخفضة، عادم بدرجة حرارة زائدة |
| هـ | طرق توزيع الطاقة والتحكم للعربات: | توزيع طاقة ثلاثي الطور بخمسة أسلاك 220 فولت؛ مراقبة الكمبيوتر والتحكم الإلكتروني اليدوي |
| و | قوة توزيع العربة: | 100 واط * 192 وحدة / 0.80 = 24 كيلو واط. يتم حساب كفاءة مزود الطاقة الذي تم اختباره بنسبة 80٪ |
| ز | وضع التحكم: | يتميز نظام التحكم الكهربائي بالتبديل اليدوي/التلقائي. أثناء التقادم، تتم مراقبته في الوقت الفعلي بواسطة الكمبيوتر. تأخذ خزانة التحكم 380 فولت ثلاثي الطور وتخرج 90 فولت/132 فولت/176 فولت/264 فولت/290 فولت، وتتحكم في 6 خزانات تقادم في وقت واحد (اختياري للعملاء) |
| ح | جهاز العزل الحراري: | منطقة المنتج مجهزة بأبواب زجاجية مقسّاة بإطار من سبائك الألومنيوم ومجاري هواء على كلا الجانبين |
| ط | الحماية والسلامة: | حماية تأريض المعدات، حماية مفتاح التسرب، إنذار الدخان وحماية إيقاف التشغيل التلقائي، إلخ |
| 4 | مقدمة عن الوظائف الرئيسية للنظام: | |
| أ | ينطبق على مزودات طاقة التلفزيون، مزودات طاقة LED، محولات الطاقة، الشواحن، مزودات الطاقة التبديلية، ومزودات الطاقة للتحكم الصناعي | |
| ب | تكوين مجاني لبرنامج مراقبة تقادم الطاقة المطور ذاتيًا، مع حقوق ملكية فكرية مستقلة ولا توجد مخاطر قانونية | |
| ج | يتم مراقبة معلمات جهد الخرج والتيار والطاقة باستخدام وحدات حمل إلكترونية قابلة للبرمجة | |
| د | يتمتع برنامج المراقبة المخصص للتقادم بخدمة ترقية مجانية ويتمتع بقابلية توسع قوية، مما يوفر استثمارات متكررة في المعدات | |
| هـ | يمكن ضبط معلمات التقادم للمركبة بأكملها، والطبقة بأكملها، والمنتجات الفردية | |
| و | معلمات التقادم، ضبط الوقت، تحرير توقيت التشغيل/الإيقاف (لاختبار تشغيل/إيقاف المنتج قيد الاختبار)، دعم تبديل الجهد التلقائي، تحويل الحمل ووظائف أخرى قابلة للبرمجة | |
| ز | وظيفة إيقاف تشغيل مزود الطاقة تلقائيًا وبشكل منتظم عند انتهاء تقادم مزود الطاقة الذي تم اختباره مريحة للتشغيل بدون إشراف | |
| ح | يعرض الكمبيوتر تلقائيًا جودة منتجات مزود الطاقة التي تم اختبارها. تعرض النافذة مركبات متعددة للإدارة المركزية، مما يوفر العمالة ويحسن كفاءة الإنتاج | |
| ط | يمكن للكمبيوتر تخزين تقرير بيانات تقادم مزود الطاقة، ومن السهل تتبع معلمات عملية مزود الطاقة. بالإضافة إلى ذلك، يتميز بمسح الباركود ويدعم تحميل نظام MES | |
| ي | يستخدم RS485 محولات عزل كهروضوئي لتعزيز موثوقية الاتصال ومنع تلف المعدات بسبب ضربات البرق | |
| ك | يمكن لكل كمبيوتر مراقبة 18 جهازًا في وقت واحد. (يمكن توصيل كل منفذ تسلسلي بـ 63 جهازًا تابعًا، ويدعم كل كمبيوتر 18 منفذًا تسلسليًا كحد أقصى.) | |
| ل | تم تجهيز برنامج مراقبة تقادم الطاقة بوثائق مساعدة مدمجة، مما يسهل حل المشكلات التشغيلية على الفور | |
