Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CPET
إصدار الشهادات: CE,ROHS
رقم الموديل: CP-IOC3001
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: ¥ 98500 yuan
تفاصيل التغليف: تغليف صندوق خشبي
وقت التسليم: 30 يوم عمل
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 30 مجموعات / شهر
مواد هيكل العربة:: |
صفيحة فولاذية مدلفنة على البارد |
وضع تحميل وحدة استعادة الطاقة:: |
أوضاع تحميل CC وCV وCR وCP |
طريقة التحكم في الإدخال:: |
التحكم التلقائي في البرنامج |
فترة الضمان: |
1 سنة |
مواد هيكل العربة:: |
صفيحة فولاذية مدلفنة على البارد |
وضع تحميل وحدة استعادة الطاقة:: |
أوضاع تحميل CC وCV وCR وCP |
طريقة التحكم في الإدخال:: |
التحكم التلقائي في البرنامج |
فترة الضمان: |
1 سنة |

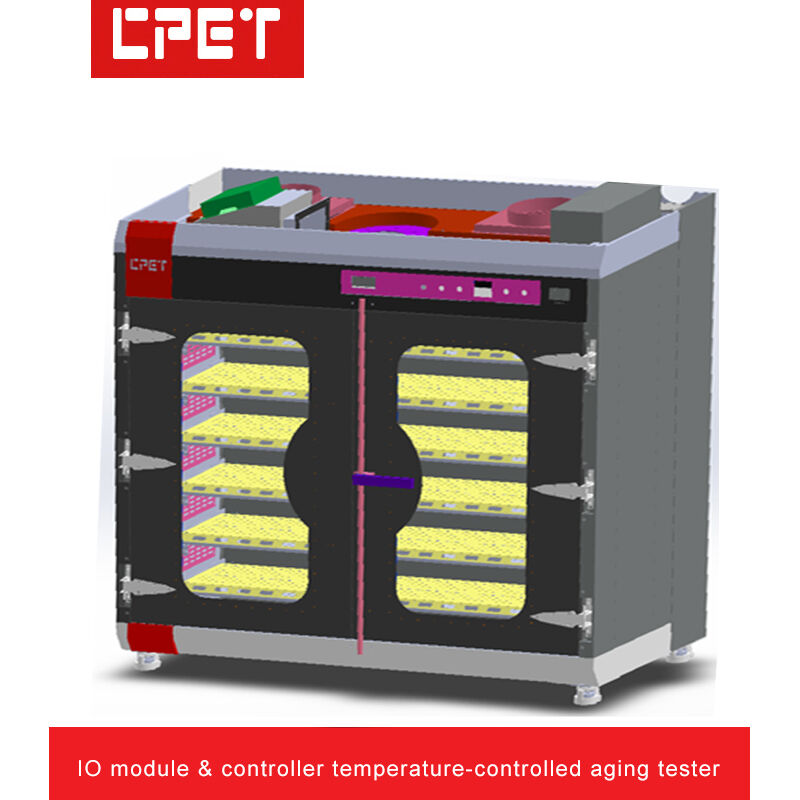

مركبة الطاقة الجديدة وحدة التحكم في الحرارة و نظام الاحتراق والاختبار
المعلمات التقنية
| 1 | نظرة عامة على مظهر و هيكل خزانة الشيخوخة | |
| أ | كمية منتج التقدم في السن: | يمكن لكل خزانة الشيخوخة الشيخوخة 24 PCS من منتجات الخروج 4-16 قناة، 12 PCS من منتجات الخروج 17-32 قناة (2 قنوات الخروج بالتوازي) |
| ب | أبعاد المعدات (ملم): | خزانة الشيخوخة الفردية: L2050mm x W1200mm x H2200mm (التقديرات، الأبعاد الفعلية حسب متطلبات التصميم) ، خزانة التحكم: L860mm x W880mm x H1900mm |
| ج | عدد طبقة العربة: | 6 طبقات، 4 منتجات PCS لكل طبقة |
| د | ارتفاع وعرض طبقة العربة: | عرض الطبقة 320mm، الارتفاع 170mm |
| E | مادة هيكل العربة: | 2صفيحة فولاذية مطاطية باردة سمكها 0.0 ملم، مرجع لمظهر التصميم الصناعي |
| F | طريقة تبريد منطقة الحمل: | مروحة التصريف عالية درجة الحرارة العليا، نوع التصريف العلوي |
| G | طريقة العزل بين الطبقات ومكافحة الستاتيك: | ملمع إيبوكسي مع ثقوب تبريد |
| هـ | نوع هيكل العربة: | الحمل الموضع في منطقة المنتج، العزل الأمامي والخلفي |
| أنا | هيكل التحكم في درجة الحرارة: | مجال المنتجات: التحكم في درجة الحرارة، التدفئة منخفضة درجة الحرارة، غازات العادم عالية درجة الحرارة |
| 2 | مقدمة المشروع | |
| أ | طريقة تحكم الوحدة: | اتصالات RS485، الاتصالات RS232 من جهاز الكمبيوتر |
| ب | حمولة ERS المثبتة: | 3-120V/0.2-10A/150W/8CH (انظر المواصفات للتفاصيل) |
| ج | طريقة عزل وحدة استرداد الطاقة: | قنوات وحدات الحمل الإلكترونية تستخدم العزل الضوئي (عزل الاتصالات والطاقة) |
| د | وضع تحميل وحدة استرداد الطاقة: | أنماط حمولة CC، CV، CR، CP |
| E | بنية تصميم وحدة استرداد الطاقة: | التصميم طويل العمر (الملكية الفكرية الملكية) |
| F | إعداد الوحدة القابلة للبرمجة للحمل والعاكس والمتردد: | CP8530 × 24 (1 PCS منتج لكل 1 PCS حمولة) / CP5312A × 8 (3 PCS منتجات لكل 1 PCS عاكس) وحدة قابلة لبرمجة DC: 20KW / 200A 8-120V x 3 (8 PCS منتجات لكل 1 PCS وحدة قابلة لبرمجة DC) |
| G | التواصل عن المنتج: | كل منتج مجهز بـ 1 قناة CAN2.0 |
| هـ | كفاءة توفير الطاقة: | ما يقرب من 60-80% (يعتمد على مستوى الجهد المدخل للمنتج) |
| 3 | قوة الشيخوخة عربة التحكم الكهربائي وحدة التحكم في درجة الحرارة المراجعة: | |
| أ | طريقة الأسلاك: | طاقة الدخول التيار المتردد مع مصادر صناعية 15A (8 أجزاء لكل طبقة) ، محطات إخراج DC: موصلات مقطوعات الموز (انظر الصفحة P7 للحصول على تفاصيل) |
| ب | مفاتيح وظيفة اللوحة: | عرض الجهد الترددي المدخل والتيار ، مفتاح البدء ، مفتاح وقف الطوارئ |
| ج | دقة التحكم في درجة حرارة منطقة المنتج: | منطقة المنتج التحكم في درجة الحرارة الشيخوخة، قابلة للتعيين من +5C المحيط إلى 85C. دقة درجة الحرارة +/-5C |
| د | مبدأ التحكم في درجة حرارة منطقة المنتج: | التدفئة منخفضة درجة الحرارة، الغاز العادم ذو درجة حرارة عالية |
| E | طريقة توزيع الطاقة والتحكم في العربة: | توزيع الكهرباء ثلاثي المراحل 380 فولت بخمسة أسلاك ، مراقبة الكمبيوتر والتحكم الكهربائي اليدوي |
| F | قدرة توزيع طاقة العربة: | 150W × 384 وحدة / 0.8 ~ = 72KW، وفعالية المنتج اختبار حسابها في 80٪، الشيخوخة الخزانة الطاقة الذاتية، التدفئة والطاقة العادم 9KW |
| G | طريقة التحكم في المدخل: | التحكم التلقائي بالبرنامج |
| هـ | الحماية الأمنية لخزانات الشيخوخة: | حماية الأرضية للمعدات، حماية مفتاح التسرب، إنذار الدخان |
| أنا | تكوين المضيف والشاشة في خزانة التحكم | 1جهاز كمبيوتر صناعي: جهاز كمبيوتر صناعي من ASUS ، نموذج D701MER ، وحدة المعالجة المركزية I3-14100 ، و RAM 8G DDR5 ، وتخزين 1T HDD + 256G SSD ، نظام التشغيل WIN11 PRO ، إمدادات الطاقة 180W (ASUS) 2الشاشة: Acer K222HQL، 21.5 بوصة، وضوح 1920x1080 شاشة LED، واجهة VGA |
| 4 | لمحة عامة عن وظائف النظام الرئيسية: | |
| أ | مناسبة لمراقبات / وحدات IO القديمة ، ومصادر الطاقة للخادم ، ومصادر الطاقة للكمبيوتر الشخصي ، والمحولات ، إلخ. | |
| ب | برنامج مراقبة الشيخوخة الممتلك مجاناً ويتم التحكم في درجة الحرارة، مع حقوق الملكية الفكرية المستقلة وبدون خطر قانوني | |
| ج | وحدات الحمل الإلكترونية القابلة للبرمجة تراقب الجهد الخارجي والتيار والطاقة والمعايير الأخرى | |
| د | يشتمل برنامج مراقبة الشيخوخة على خدمة الترقية ، وتوفير قابلية توسيع قوية استثمارات المعدات المتكررة | |
| E | معايير الشيخوخة ، ضبط الوقت ، تحرير تسلسل ON / OFF (اختبار طاقة المنتج on / off) ، يدعم تبديل الجهد التلقائي ، تحويل الحمل والوظائف المبرمجة الأخرى | |
| F | إيقاف التشغيل التلقائي بعد الانتهاء من الشيخوخة ، مريحة للعمل دون مراقبة | |
| G | يظهر جهاز الكمبيوتر تلقائيًا موافقة / فشل منتجات الطاقة التي تم اختبارها ، عرض نافذة متعددة العربات لإدارة مركزية ، يوفر للمشغلين ويحسن كفاءة الإنتاج | |
| هـ | يقوم جهاز الكمبيوتر بتخزين تقارير البيانات القديمة ، ويمكن تتبع معايير العملية ؛ كما يدعم مسح الباركود وتحميل نظام MES | |
| أنا | يستخدم RS232 إلى RS485 محولًا معزولًا بصريًا ، ويحسن موثوقية الاتصال ويمنع تلف البرق للمعدات | |
| ج | كل جهاز كمبيوتر (خزانة التحكم) يمكن أن تراقب في وقت واحد العديد من الخزانات الشيخوخة (التصميم الحالي: 1 خزانة التحكم يدعم 4 الخزانات الشيخوخة) | |
| ك | عداد الطاقة الذكي، برنامج النظام يجمع وتراقب تلقائيًا الطاقة المستردة من الحمل والطاقة المستهلكة الفعلية واستهلاك الطاقة الإجمالي ويحسب تلقائيًا كفاءة الاسترداد | |
| (ل) | يدعم تحميل نظام MES (التحميل النشط) ، المرور التلقائي للمحطة، التحميل التلقائي لقفل العيب، الاسترداد التلقائي لمعلمات الشيخوخة بواسطة رمز الشريط للمنتج | |
| م | برنامج مراقبة الشيخوخة في الطاقة مع مستندات مساعدة مدمجة لتوجيهات تشغيل فورية | |
| ن | فولتاج مدخل خزانة الشيخوخة: AC380V ثلاثي المراحل. فولتاج مدخل خزانة التحكم: AC220V أحادي المراحل | |
