تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CPET
إصدار الشهادات: CE,ROHS
رقم الموديل: CP-MCU063002
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: ¥ 98500 yuan
تفاصيل التغليف: تغليف صندوق خشبي
وقت التسليم: 30 يوم عمل
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 30 مجموعات / شهر
المواد الهيكلية للعربة: |
صفائح فولاذية مدلفنة على البارد بسمك 2.0 مم |
ارتفاع طبقة العربة: |
350 ملم لوضع المنتج |
نموذج وحدة التحميل المثبتة:: |
محرك مبرد بالماء |
نموذج وحدة إمداد الطاقة:: |
كومة شحن 20 كيلو وات |
المواد الهيكلية للعربة: |
صفائح فولاذية مدلفنة على البارد بسمك 2.0 مم |
ارتفاع طبقة العربة: |
350 ملم لوضع المنتج |
نموذج وحدة التحميل المثبتة:: |
محرك مبرد بالماء |
نموذج وحدة إمداد الطاقة:: |
كومة شحن 20 كيلو وات |

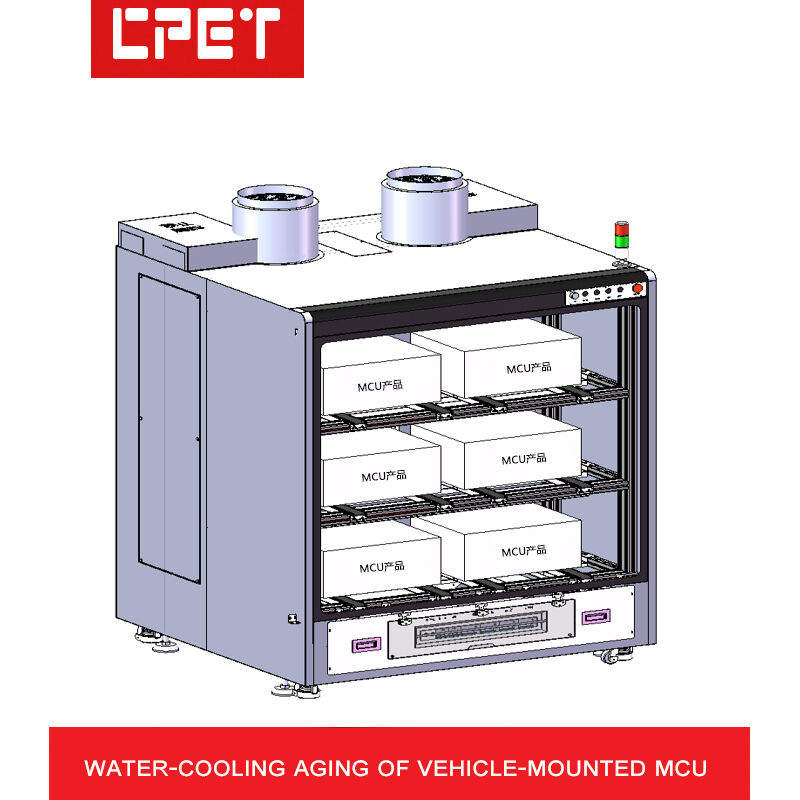

معدات اختبار تقادم وحدة التحكم في المجال الصغير للطاقة الجديدة والمبرد بالماء
المعلمات الفنية
| 1 | مظهر وهيكل خزان التقادم | |
| أ | أبعاد العربة (مم): | نوع مفتوح: تكوين 2+1، 3200*1600*1890 مم (قابل للتخصيص حسب الطلب) |
| ب | عدد طبقات العربة: | 3 طبقات لوضع المنتج؛ يتم ترتيب الأحمال وفقًا للموضع |
| ج | ارتفاع طبقة العربة: | 350 مم لوضع المنتج |
| د | مادة هيكل العربة: | صفائح فولاذية مدلفنة على البارد بسماكة 2.0 مم |
| هـ | تبديد الحرارة في منطقة التحميل: | مروحة عادم توربينية مثبتة في الأعلى، من نوع الدفع لأعلى (لسهولة التحكم في درجة الحرارة المحيطة) |
| و | عزل الطبقات الداخلية ومقاومة الكهرباء الساكنة: | غلاف معدني بفتحات تهوية على السطح |
| ز | شكل هيكل العربة: | منطقة الاختبار في الأسفل، منطقة التحميل في الأعلى |
| ح | هيكل الخزان: | منطقة منتج مفتوحة |
| ط | أخرى: | جهاز إنذار الدخان مثبت في منطقة منتج خزان التقادم |
| 2 | تكوين الوحدة، طاقة مزود الطاقة المختبر وكمية التقادم | |
| أ | طريقة التحكم في الوحدة: | اتصال CAN و RS485؛ الكمبيوتر المضيف عبر اتصال RS232 |
| ب | طراز وحدة التحميل المثبتة: | محرك مبرد بالماء |
| ج | طراز وحدة مزود الطاقة: | شاحن كهربائي 20 كيلو واط |
| د | طريقة عزل الوحدة: | تستخدم قنوات وحدة التحميل الإلكترونية العزل البصري (عزل الاتصال والطاقة) |
| هـ | وضع تحميل الوحدة: | وضع التيار العالي التفاعلي |
| و | هندسة تصميم الوحدة: | تصميم طويل العمر (ملكية فكرية خاصة) |
| ز | تكوين كمية الوحدة: | كل خزان تقادم مجهز بـ 6 شواحن كهربائية، 6 محركات مبردة بالماء، 6 مزودات طاقة مساعدة، و 1 هيكل اتصال |
| ح | كمية المنتج للتقادم: | يمكن لكل خزان تقادم تقادم 6 وحدات من منتجات MCU بقوة 11 كيلو واط / 200-800 فولت؛ مجموعة واحدة تقادم 6 منتجات |
| 3 | أجهزة التحكم الكهربائي والتحكم في درجة الحرارة لخزان التقادم | |
| أ | طريقة الأسلاك: | اتصال AC/DC وما إلى ذلك، متصل بالحمولة عبر كابلات انتقالية وأطراف توصيل (قابل للتخصيص حسب متطلبات العميل) |
| ب | مفاتيح وظائف اللوحة: | عرض جهد التيار المتردد المدخل، مفتاح التشغيل، مفتاح الإيقاف الطارئ |
| ج | دقة التحكم في درجة حرارة منطقة المنتج: | لا يوجد |
| د | مبدأ التحكم في درجة حرارة منطقة المنتج: | لا يوجد |
| هـ | توزيع الطاقة والتحكم في العربة: | توزيع ثلاثي الأطوار بخمسة أسلاك 380 فولت، مراقبة بالكمبيوتر |
| و | سعة توزيع طاقة العربة: | 11 كيلو واط * 12 وحدة / 0.8 / حوالي 100 كيلو واط؛ كفاءة مزود الطاقة المختبر محسوبة بنسبة 80٪، طاقة مزود الطاقة لخزان التقادم ومروحة العادم 6 كيلو واط؛ كفاءة توفير الطاقة محسوبة بنسبة 70٪، استهلاك الطاقة الفعلي حوالي 110 كيلو واط |
| ز | طريقة التحكم: | يشمل التحكم الكهربائي التبديل اليدوي/التلقائي؛ مراقبة الكمبيوتر في الوقت الفعلي أثناء التقادم |
| ح | الحماية والسلامة: | حماية تأريض المعدات، حماية مفتاح التسرب، حماية إيقاف التشغيل التلقائي لجهاز إنذار الدخان، إلخ. |
| ط | تكوين خزان التحكم: | مجهز بنظام التحكم، مضيف صناعي، شاشة عرض، إلخ. للمراقبة |
| 4 | وظائف النظام الرئيسية | |
| أ | ينطبق على تقادم وحدات التحكم MCU، وحدات التحكم VCU، محولات DCDC، مزودات الطاقة OBC وغيرها من المنتجات | |
| ب | تكوين مجاني لبرنامج مراقبة تقادم الطاقة المطوّر ذاتيًا، مع ملكية فكرية خاصة ولا يوجد خطر قانوني | |
| ج | استخدام وحدات تحميل إلكترونية قابلة للبرمجة لمراقبة معلمات الجهد الناتج، التيار، الطاقة وغيرها | |
| د | برنامج مراقبة تقادم الطاقة يتمتع بخدمة ترقية، مع قابلية توسع قوية، مما يوفر استثمارًا متكررًا للمعدات | |
| هـ | معلمات التقادم، إعدادات الوقت، تحرير تسلسل التشغيل/الإيقاف (اختبار تشغيل/إيقاف مزود الطاقة المختبر)، يدعم التبديل التلقائي للجهد، تبديل الحمل ووظائف قابلة للبرمجة أخرى | |
| و | إيقاف التشغيل التلقائي الموقوت لمزود الطاقة المختبر بعد اكتمال التقادم، مناسب للتشغيل بدون مراقبة | |
| ز | يعرض الكمبيوتر تلقائيًا حالة النجاح/الفشل لمنتجات مزود الطاقة المختبر؛ نافذة عربات متعددة للإدارة المركزية، مما يوفر المشغلين ويحسن كفاءة الإنتاج | |
| ح | يمكن للكمبيوتر تخزين تقارير بيانات التقادم ومعلمات عملية مزود الطاقة المختبر للتتبع؛ يدعم أيضًا مسح الباركود وتحميل نظام MES | |
| ط | يستخدم RS232 إلى RS485 محول عزل بصري، مما يحسن موثوقية الاتصال ويمنع تلف المعدات بسبب البرق | |
| ي | يمكن لكل كمبيوتر مراقبة 18 جهازًا في وقت واحد (يمكن لكل منفذ تسلسلي توصيل 63 جهازًا تابعًا، يدعم كل كمبيوتر ما يصل إلى 18 منفذًا تسلسليًا) | |
| ك | يحتوي برنامج مراقبة تقادم الطاقة على وثائق مساعدة مدمجة، مما يسهل الحل الفوري للمسائل التشغيلية | |
| 5 | معلمات التحكم في التبريد المائي | |
| أ | متطلبات أنابيب التبريد المائي: | يتم تقسيم كل خزان تقادم إلى 3 طبقات، كل طبقة فتحة بها مدخل مياه واحد ومخرج مياه واحد؛ يتم التحكم في دائرة المياه لكل منتج بشكل مستقل؛ 3 طبقات بإجمالي 6 مداخل و 6 مخارج؛ خزانات تقادم 2 بها 12 مدخلًا ومخرجًا |
| ب | مدخل ومخرج المياه: | قابل للتخصيص حسب الطلب |
| ج | متطلبات التحكم في الصمام: | تنظيم سرعة تدفق المياه تلقائيًا وفقًا لدرجة الحرارة |
| د | التحكم في درجة حرارة مياه المدخل: | درجة حرارة الغرفة إلى 85 درجة مئوية |
| هـ | التحكم في ضغط المياه: | 0.05-0.15 ميجا باسكال (قابل للتعديل) |
| و | التحكم في تدفق المياه: | 0-15 لتر/دقيقة (قابل للتعديل) |
| ز | حرارة التبريد: | محسوبة عند توليد حرارة 2 كيلو واط لكل موضع |
| ح | وصلات أنابيب المياه: | تستخدم كل دائرة وصلات توصيل سريعة؛ قم بتفجير الماء قبل فصل الموصل |
| ط | متطلبات سلامة دائرة المياه: | عزل الماء والكهرباء؛ كل دائرة بها كشف فرق الضغط وكشف التسرب، مجهزة بمستشعرات غمر الماء. في حالة تمزق الأنبوب أو تسربه، تتوقف المعدات تلقائيًا عن إمداد المياه وتطلق إنذارًا |
