تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: CPET
إصدار الشهادات: CE,ROHS
رقم الموديل: CP-BS3003
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: ¥ 98500 yuan
تفاصيل التغليف: تغليف صندوق خشبي
وقت التسليم: 30 يوم عمل
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 30 مجموعات / شهر
توحيد درجة الحرارة: |
± 2 درجة مئوية |
الطاقة لكل قناة: |
600 واط/الساعة |
طريقة التبريد: |
نظام التبريد |
دقة الرطوبة: |
±2% رطوبة نسبية |
دقة التحميل: |
±(1%+0.1%FS) |
نموذج وحدة التحكم: |
PLC + طريقة التحكم بشاشة اللمس |
كمية الشيخوخة: |
60CH |
مادة: |
الفولاذ المقاوم للصدأ الداخلي والخارجي |
طريقة التدفئة: |
التدفئة الكهربائية |
وزن: |
500 كجم |
فترة الضمان: |
12 شهر |
توحيد درجة الحرارة: |
± 2 درجة مئوية |
الطاقة لكل قناة: |
600 واط/الساعة |
طريقة التبريد: |
نظام التبريد |
دقة الرطوبة: |
±2% رطوبة نسبية |
دقة التحميل: |
±(1%+0.1%FS) |
نموذج وحدة التحكم: |
PLC + طريقة التحكم بشاشة اللمس |
كمية الشيخوخة: |
60CH |
مادة: |
الفولاذ المقاوم للصدأ الداخلي والخارجي |
طريقة التدفئة: |
التدفئة الكهربائية |
وزن: |
500 كجم |
فترة الضمان: |
12 شهر |

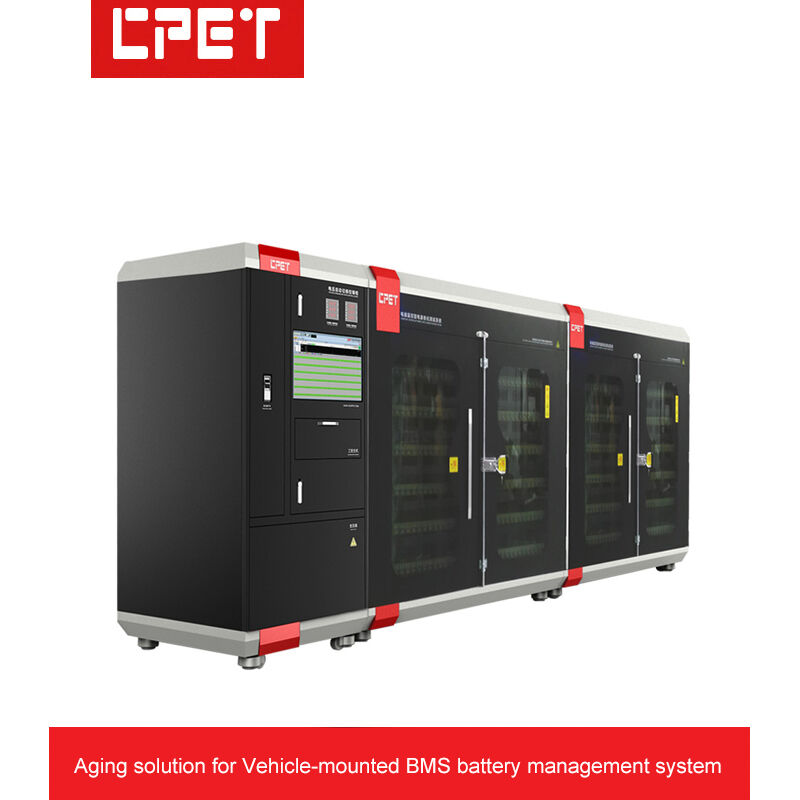

معدات الاحتراق عند درجات الحرارة العالية لنظام إدارة بطاريات المركبات (BMS)
يجب أن يكون جهاز PLC مجهزًا بمنفذ شبكة. يجب توصيل فتيل تجاوز التيار على التوالي بين مصدر الطاقة والمنتج. يجب أن تكون وصلة المركبة مجهزة بجهاز عائم. بعد الوصول إلى الموضع، يجب أن يكون هناك هيكل قفل وإشارة اكتشاف للوصول إلى الموضع. مفتاح تسرب 32 أمبير مع فصل تحت الجهد. وقت التسخين من درجة حرارة الغرفة إلى 85 درجة أقل من 15 دقيقة. وهو مجهز بخزانة تحكم كهربائية وشاشة عرض واجهة HDMI عالية الدقة. قم بتغيير الجانب الأيمن من الطباعة الحريرية إلى PowerTest5211 CAN box CANET-4E-U 12 قطعة، مع تجهيز قطعتين احتياطيتين. طراز طرف MC: 148143، 24 قطعة، مع 4 قطع احتياطية في المخزون.
الأبعاد الكلية لخزانة التقادم هي: الطول 1800 مم، العرض 1400 مم، الارتفاع 1800 مم، ويصل ارتفاع الطبقة إلى 300 مم. يجب وضع المنتج، بما في ذلك حجم الحامل، بترتيب طول 350 مم، وعرض 200 مم، وارتفاع 180 مم.
توضع أطراف MC على كل طبقة، ويوفر كل طرف الطاقة والاتصال لمنتجين. هناك 20 حاملًا في الحاوية بأكملها، مع منتجين في كل حامل، بإجمالي 40 منتجًا. يجب أن تكون وصلة المركبة مجهزة بجهاز عائم. بعد الوصول إلى الموضع، يجب أن يكون هناك هيكل قفل وإشارة اكتشاف للوصول إلى الموضع. وفقًا لحجم الحامل، تم تصميمه بشكل معقول مع 4 (5) أطراف على كل طبقة، مما يجعله تصميمًا بخمس طبقات (أربع طبقات).
| 1 | عربة اختبار تقادم مصدر الطاقة - نظرة عامة على المظهر والهيكل: | |
| أ | أبعاد العربة (مم): | نوع التحكم في درجة الحرارة: L1800 × W1400 × H1800 مم، 20 موضع حامل، 40 موضع منتج. (الأبعاد قابلة للتخصيص حسب المتطلبات) |
| ب | عدد طبقات العربة: | منطقة وضع المنتج: 4 طبقات |
| ج | ارتفاع طبقة العربة: | ارتفاع طبقة وضع المنتج: حوالي 225 مم |
| د | مادة هيكل العربة: | صفائح فولاذية مدلفنة على البارد بسماكة 2.0 مم |
| هـ | تبديد الحرارة في منطقة التحميل: | مروحة عادم توربينية مثبتة في الأعلى مع تفريغ علوي (تسهل التحكم في درجة الحرارة المحيطة) |
| و | عزل بين الطبقات ومضاد للكهرباء الساكنة: | عمق الرف 520 مم، سطح باكليت مع فتحات لتبديد الحرارة |
| ز | شكل هيكل العربة: | منطقة الاختبار معزولة عن منطقة التحكم الكهربائي |
| ح | صفائح معدنية بأبواب زجاجية مرئية: | منطقة المنتج مغلقة، مع أبواب زجاجية معزولة للمشاهدة |
| ط | أخرى: | جهاز إنذار الدخان مثبت في منطقة منتج خزانة التقادم |
| 2 | تكوين وحدة التحكم، طاقة الجهاز تحت الاختبار (DUT) وكمية التقادم: | |
| أ | طريقة الاتصال والتحكم: | اتصال إيثرنت |
| ب | طراز وحدة التحكم: | PLC + شاشة لمس + تحكم حاسوب هواوي الرئيسي |
| ج | طريقة مصدر الطاقة: | 3 مصادر طاقة هواوي مقدمة من العميل مثبتة في الخزانة |
| د | وحدة اتصال المنتج: | كل منتج مجهز بقناة واحدة من CAN إلى Ethernet تتصل بالحاسوب الرئيسي لهواوي؛ إجمالي 40 إشارة CAN لكل خزانة |
| هـ | تكوين كمية التقادم: | 4 طبقات = 20 مثبتًا لكل عربة؛ منتجان لكل مثبت، بإجمالي 40 منتجًا لكل عربة |
| 3 | عربة اختبار تقادم مصدر الطاقة - النظام الكهربائي ونظام التحكم في درجة الحرارة: | |
| أ | طريقة الأسلاك: | منافذ DC و CAN للمنتج مجهزة بأطراف MC مخصصة (قابلة للتخصيص حسب متطلبات العميل) |
| ب | مفاتيح وظائف اللوحة: | عرض جهد الدخل AC، مفتاح التشغيل، مفتاح الإيقاف الطارئ |
| ج | دقة التحكم في درجة حرارة منطقة المنتج: | منطقة المنتج مغلقة بأبواب زجاجية معزولة؛ نطاق التحكم في درجة الحرارة 50-85 درجة مئوية، لا تتجاوز 90 درجة مئوية؛ توحيد درجة الحرارة ضمن ±3 درجة مئوية؛ إحماء من درجة الحرارة المحيطة إلى 85 درجة مئوية في أقل من 15 دقيقة |
| د | مبدأ التحكم في درجة حرارة منطقة المنتج: | تسخين بدرجة حرارة منخفضة، تهوية عادم عند درجة حرارة زائدة |
| هـ | توزيع الطاقة والتحكم في العربة: | توزيع طاقة ثلاثي الطور بخمسة أسلاك 380 فولت، مراقبة بالكمبيوتر وتحكم كهربائي يدوي. وقت التقادم قابل للضبط من قبل المستخدم بالدقائق |
| و | تصنيف توزيع طاقة العربة: | 600 واط × 40 / 0.8 ≈ 8.0 كيلو واط؛ طاقة الجهاز تحت الاختبار الفعلية محسوبة عند 200 واط؛ مصدر طاقة خزانة التقادم، العادم والتسخين عند 12 كيلو واط؛ استهلاك الطاقة الفعلي حوالي 20 كيلو واط |
| ز | طريقة التحكم: | يشمل التحكم الكهربائي التبديل اليدوي/التلقائي؛ يتم مراقبة التقادم في الوقت الفعلي بواسطة الكمبيوتر |
| ح | الحماية والسلامة: | حماية تأريض المعدات، حماية مفتاح التسرب، حماية إيقاف التشغيل التلقائي لجهاز إنذار الدخان، إلخ. |
| ط | تكوين خزانة التحكم: | اختياري: شاشة HDMI عالية الدقة مقاس 22 بوصة للمراقبة |
| 4 | وظائف النظام الرئيسية: | |
| أ | مناسبة لتقادم الأجهزة الدقيقة مثل وحدات تحكم BMS، وحدات تحكم الرادار، الكاميرات، إلخ. | |
| ب | يمكن تطوير برامج المراقبة الخاصة وتكوينها بشكل احترافي، مع ملكية فكرية مستقلة وعدم وجود مخاطر قانونية | |
| ج | تتمتع برامج مراقبة التقادم بخدمة ترقية مدى الحياة؛ قابلية التوسع القوية توفر استثمارًا مكررًا في المعدات | |
| د | معلمات التقادم، إعدادات الوقت، تحرير تسلسل التشغيل/الإيقاف (اختبار تشغيل/إيقاف تشغيل الجهاز تحت الاختبار)، دعم التبديل التلقائي للجهد، تغيير الحمل ووظائف قابلة للبرمجة أخرى | |
| هـ | إيقاف التشغيل التلقائي المجدول بعد اكتمال التقادم، مما يتيح التشغيل بدون مراقبة | |
| و | يعرض الكمبيوتر تلقائيًا حالة النجاح/الفشل لمصادر طاقة الجهاز تحت الاختبار؛ عرض نافذة لعدة عربات للإدارة المركزية، مما يوفر القوى العاملة ويحسن كفاءة الإنتاج | |
| ز | يمكن للكمبيوتر تخزين تقارير بيانات تقادم الجهاز تحت الاختبار ومعلمات المعالجة للتتبع؛ يدعم أيضًا مسح الباركود والتحميل إلى نظام MES | |
| ح | يستخدم محول RS232 إلى RS485 محولات معزولة بصريًا لتحسين موثوقية الاتصال وحماية المعدات من أضرار البرق | |
| ط | يمكن لكل كمبيوتر مراقبة 18 جهازًا في وقت واحد (يمكن لكل منفذ تسلسلي توصيل 63 جهازًا تابعًا؛ يدعم كل كمبيوتر ما يصل إلى 18 منفذًا تسلسليًا). هذا هو التكوين القياسي لخزانة تقادم الطاقة | |
| ي | تتضمن برامج مراقبة تقادم الطاقة وثائق مساعدة مدمجة لحل أسئلة التشغيل فورًا | |
